Alimentatore Aria Amis Jet B 10 Bar Bn 4

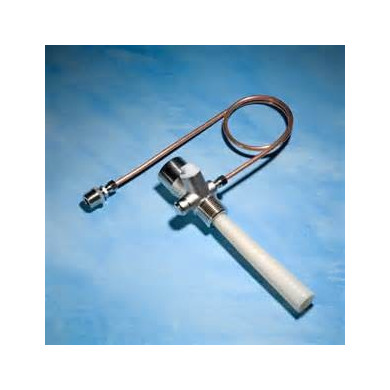

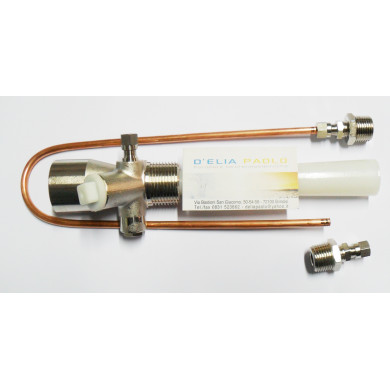

SERIE B Gli alimentatori d’aria AMISJET SERIE B sono adatti per impianti d’autoclave alimentati da pompa sommersa o pompa centrifuga esterna installata molto lontana dal serbatoio autoclave. Hanno le seguenti caratteristiche costruttive: Materiale: corpo in ottone nichelato, diffusore e tappo portavalvola di aspirazione aria in materiale plastico, tubo di controllo livello cuscinetto aria in rame con raccordi in ottone nichelato. Pressione di esercizio: fino a 1.000 KPa (10 bar) Impiego: per la scelta dell’apparecchio, in funzione della capacità dell’autoclave, come da tabella.

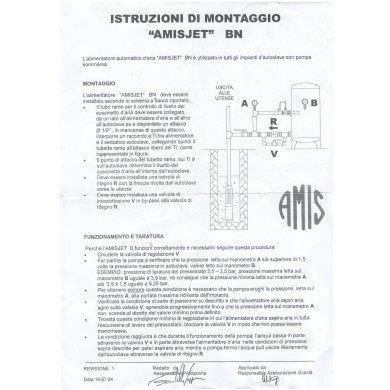

ISTRUZIONI DI MONTAGGIO “AMISJET” BN MONTAGGIO L’alimentatore AMISJET BN deve essere installato secondo lo schema a fianco riportato. • Il tubo rame per il controllo di livello del cuscinetto d’aria deve essere collegato da un lato all’alimentatore d’aria e dall’altro all’autoclave se è disponibile un attacco Ø 1/2” ; in mancanza di questo attacco, interporre un raccordo a Ti tra l’alimentatore e il serbatoio autoclave, collegando quindi il tubetto rame all’attacco libero del Ti, come rappresentato in figura. • Il punto di attacco del tubetto rame, sul Ti o sull’autoclave determina il livello del cuscinetto d’aria all’interno dell’autoclave. • Deve essere installata una valvola di ritegno R con la freccia rivolta dall’autoclave verso le utenze. • Deve essere installata una valvola di intercettazione V in by-pass alla valvola di ritegno R.

FUNZIONAMENTO E TARATURA Affinchè l’AMISJET B funzioni correttamente è necessario seguire la seguente procedura: • Chiudere la valvola di regolazione V. • Far partire la pompa e verificare che la pressione letta sul manometro A sia superiore di 1,5 volte la pressione massima in autoclave, valore letto sul manometro B. • Esempio: pressione di taratura del pressostato 2,5 - 3,5 bar, pressione massima letta sul manometro B uguale a 3,5 bar, ne consegue che la pressione minima letta sul manometro A sia 3,5 x 1,5 uguale a 5,25 bar. • Per ottenere sempre questa condizione è necessario che la pompa eroghi la pressione, letta sul manometro A, alla portata massima richiesta dall’impianto. • Verificata la condizione di salto di pressione su descritto e che l’alimentatore aspiri aria, agire sulla valvola V, aprendola progressivamente fino a che la pressione letta sul manometro A non scenda al di sotto del valore minimo prima definito. • Trovata questa condizione minima di regolazione in cui l’alimentatore d’aria aspira aria in tutta l’escursione di lavoro del pressostato, bloccare la valvola V in modo che non possa essere manomessa. • La condizione raggiunta è che durante il funzionamento della pompa, l’acqua passa in parte attraverso la valvola V e in parte attraverso l’alimentatore d’aria nelle condizioni di pressione sopra descritte per poter aspirare aria, mentre a pompa ferma l’acqua può uscire liberamente dall’autoclave attraverso la valvola di ritegno R.
