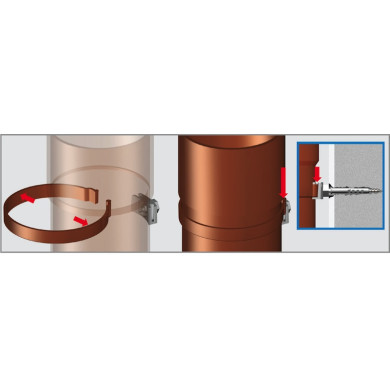

1 – Montaggio primo tubo pluviale Dopo aver segnato la linea di posizionamento dei pluviali, effettuare il primo foro e fissare il primo supporto a 30 cm da terra. Il secondo supporto deve essere posizionato, tenendo conto della misura del tubo scelto, immediatamente al di sotto del bicchiere del tubo stesso. Quindi accostare il tubo, aprire i collari in metacrilato, facendoli passare attorno al tubo ed inserirne le estremità posteriori nelle apposite scanalature del supporto in zama, spingendo poi verso il basso fino allo scatto di bloccaggio del fine corsa. Una volta bloccati i due collari, posizionare bene il tubo spingendolo verso il basso.
2 – Montaggio dei successivi tubi pluviali Infilare sul bicchiere del primo tubo il tubo successivo, per prendere la misura del posizionamento del collare (al di sotto del bicchiere). Togliere il tubo, effettuare il foro e posizionare il supporto in zama, ripetendo quindi le operazioni già spiegate al punto 1.Attenzione: non usare assolutamente il sigillante sull’innesto dei tubi.
3 – Il montaggio delle curve Dopo aver bloccato l’ultimo tubo, distribuire un cordolo di sigillante all’interno del bicchiere, innestare la curva e ripetere la stessa operazione sulla curva e sul tubo di raccordo, fino ad innestare l’ultima curva.
4 – La giunzione con scarico Stendere un cordolo di collante all’interno del bicchiere dell’ultima curva ed innestare la giunzione con scarico. Questa giunzione è dotata di guarnizioni, e può essere utilizzata sia fra due gronde (fig. 4a)che come terminale con scarico una volta innestato il terminale di chiusura (fig. 4b)
5a – Sostegni per falda Il fissaggio dei sostegni sulla falda deve essere effettuato prima della posa della copertura, fissandoli con tasselli a 60 cm di interasse.
5b – Sostegni per parete I sostegni per parete, invece, possono essere fissati anche dopo la copertura, o senza rimuoverla in caso di ristrutturazioni. L’interasse da mantenere è sempre 60 cm. Consigliamo l’utilizzo di tasselli ad alta tenuta.
6 – Staffe e sostegni La prima operazione da effettuare sul canale di gronda è il posizionamento delle staffe (fig. 6a) che poi serviranno per l’accoppiamento con i sostegni (fig. 6b)tramite le apposite chiavette.
7 – Montaggio del primo canale di gronda Il canale di gronda si innesta sulla giunzione con scarico senza l’utilizzo di collante, poiché la giunzione, munita di guarnizioni, funziona come giunto di dilatazione. Una volta posizionate le staffe al di sotto dei sostegni (fig. 7a), effettuare il bloccaggio con le apposite chiavette a scatto (fig. 7b).
8 – Montaggio e sigillatura dei successivi
canali di gronda La giunzione dei profili di gronda, oltre che con la giunzione con scarico, può essere effettuata con la coppia giunzione esterna / giunzione interna. Dopo aver posizionato e bloccato le due gronde con i sostegni (fig. 8a) e aver fatto scattare le giunzione esterna, bisogna stendere un cordolo di Polimcoll sui lati interni delle gronde e far scattare la giunzione interna all’interno dei profili (fig. 8b).
9 – Montaggio e sigillatura dell’angolare
Il fissaggio degli angoli viene effettuato incastrando l’angolo sul profilo di gronda, utilizzando il polimcoll per il bloccaggio e la sigillatura. Stendere un cordolo di collante all’interno del canale di gronda, a 3 cm dal bordo (fig. 9a), incastrare l’angolo sul profilo e sigillare accuratamente il bordo di innesto (fig. 9b).
Attenzione: l’ultimo sostegno della gronda non deve essere più distante di 25 cm.
10 – Montaggio e sigillatura del terminale Lo stesso procedimento viene utilizzato per il montaggio del terminale di gronda. Anche in questo caso la distanza massima dell’ultimo sostegno dal terminale non deve essere superiore a 25 cm.
