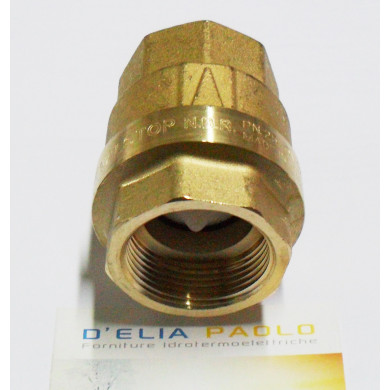

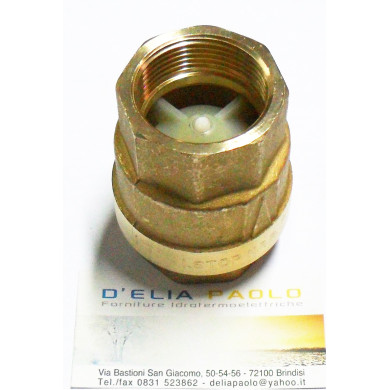

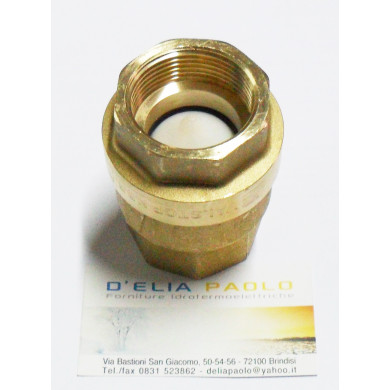

Valvola Valstop Di Non Ritorno 1"1/4

CARATTERISTICHE VALSTOP
FILETTATURE
Estremità filettate ISO 228/1.
IMPIEGHI
per VALSTOP
Per qualsiasi tipo di impianto idraulico, di riscaldamento e pneumatico. Con acqua calda e fredda, aria compressa, olii. Per fluidi non aggressivi compatibili con i componenti della valvola .
INSTALLAZIONE
Può essere installata in qualsiasi posizione (orizzontale,verticale, obliqua).
PRESSIONE DI ESERCIZIO
Min 0,05 bar.Max PN 40 (1/4") fino a PN 10 (3").
LIMITI DI TEMPERATURE
-20°C +100°C
PRESSIONE MINIMA DI APERTURA
Min 0,025 bar (25 cm di colonna d’acqua).
PRESSIONE MINIMA DI TENUTA
Min 0,05 bar (50 cm di colonna d’acqua).


SIZE 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
øA mm 28 28 34 41,5 50 60,5 73,5 89
B mm 46,5 46,5 50 59 67 76 90 101
øC pass./bore 10 10 15 20 25 32 40 50
D mm 10 8,7 9,7 11,2 12,7 13,7 15,7 17,7
SW mm 21 21 26 32 39 49 56 69
Peso/Weight gr. 105 93 123 232 348 551 913 1462
